    Система автоматизированного проектирования SCADA Studio – Конфигуратор SCL / CIM

    Конфигуратор SCL/CIM представляет собой Системный конфигуратор,  предназначенный для автоматизированного проектирования коммуникационных сетей и систем подстанций (в том числе цифровых) в соответствии со стандартами МЭК 61850-6 (SCL) и МЭК 61970 (CIM).

    Конфигуратор SCL/CIM позволяет выполнить проектирование подстанции «под ключ» с использованием всех возможностей, сформулированных в стандарте МЭК 61850-6 (SCL), а также выполнить привязку подстанции к общей информационной модели энергосистемы в соответствии со стандартом МЭК 61970 (CIM) (Рисунок 1).

    Дополнительной важной особенностью конфигуратора является наличие функции настройки эмулятора поведения ИЭУ реального времени, позволяющего выполнять тестирование автоматизированных систем управления, выполнение приемо-сдаточных испытаний без необходимости наличия физических устройств на испытательном полигоне.

    бизнес-процесс

    Рисунок 1 –Блок схема процесса проектирования и тестирования подстанции по МЭК 61850

    Краткий обзор возможностей:

    • проектирование однолинейных схем по стандарту МЭК 61850 часть 6 (SCL):
      • создание однолинейной схемы подстанции с использованием библиотеки стандартных элементов;
      • расширение библиотеки элементов с помощью специального редактора;
      • привязка функциональных логических узлов к первичному оборудованию;
      • привязка логических функций и подфункций к первичному оборудованию;
      • привязка местоположения  проектируемых объектов на карте (ГИС);

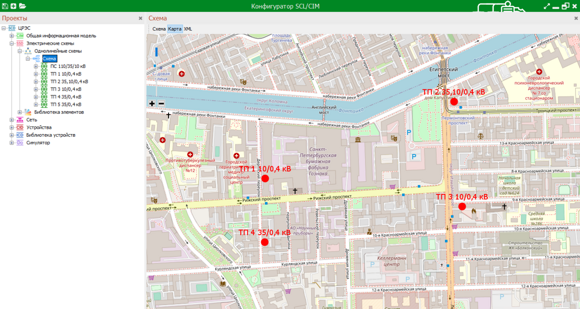

    Карта

      • экспорт  SSD-файлов;

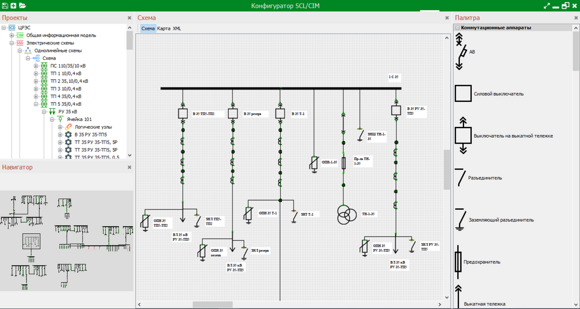

    схема1

    • проектирование однолинейных схем по стандарту МЭК 61970 (CIM):
      • импорт RDF/XML-файлов описания подстанций и энергорайонов с использованием элементов общей информационной модели (CIM);
      • привязка проектируемой однолинейной схемы к общей информационной модели энергосистемы (CIM);
      • экспорт RDF/XML-файлов описания подстанций и энергорайонов с элементами SCL и CIM, гармонизированными между собой;

    сим

    • ведение библиотеки ИЭУ:
      • импорт ICD-файлов;
      • импорт IID-файлов;
      • создание и настройка наборов данных;
      • создание и настройка блоков управления передачи отчетов (MMS), GSE/GOOSE-сообщений, SV потоков;

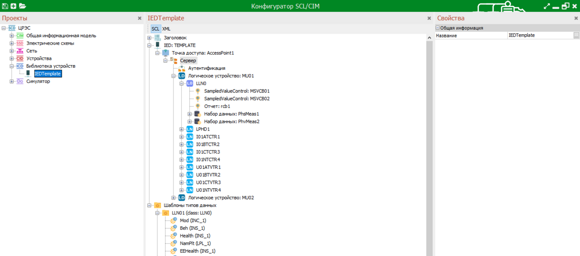

    библиотека

    • проектирование ИЭУ:
      • добавление ИЭУ в проект;
      • создание и настройка наборов данных;
      • настройка блоков управления передачи отчетов (MMS), GSE/GOOSE-сообщений, SV потоков;
      • функциональная привязка ИЭУ к силовому первичному оборудованию подстанции (однолинейной схеме);
      • экспорт CID-файлов;

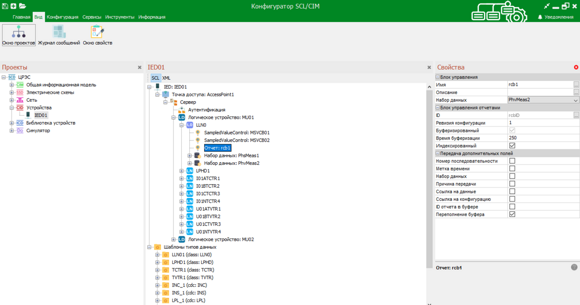

    проектирование иэу

    • настройка информационных взаимосвязей ИЭУ:
      • добавление подсетей;
      • подключение точек доступа ИЭУ к подсетям;
      • настройка адресов для передачи отчетов по протоколу MMS;
      • настройка адресов для передачи GSE/GOOSE сообщений;
      • настройка адресов для передачи выборочных значений измерений (Sampled Values);

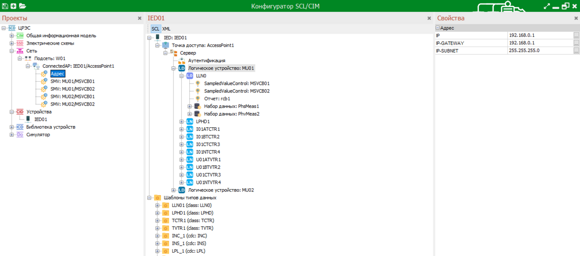

    ИЭУ

    • экспорт готовой конфигурации подстанции (SCD-файлов);
    • эмулирование поведения ИЭУ:
      • конфигурирование сетевых интерфейсов;
      • настройка передачи отчетов по протоколу MMS;
      • настройка приема и передачи GOOSE-сообщений;
      • формирование алгоритмов работы ИЭУ с использованием гибкой логики с помощью функциональных блоков по стандарту МЭК 61131;
      • отладка алгоритмов работы ИЭУ;
      • моделирование дискретных и аналоговых данных с помощью трендов и автоматических алгоритмов, с возможностью воспроизведения на ИЭУ.

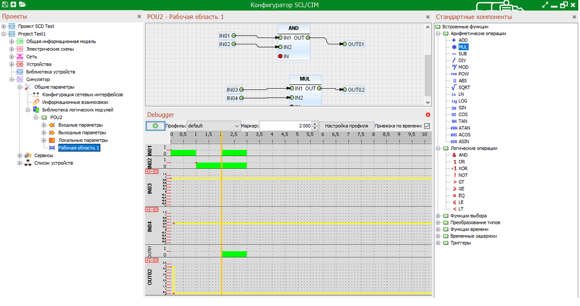

    алгоритмы
