Многофункциональные контроллеры NPT

2020_6-unijs-01        2020_7-Julijs-01      2020_8-Augusts-01

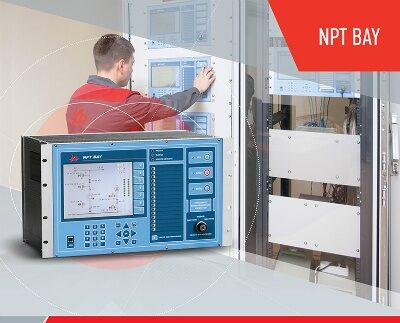

Контроллер присоединения NPT BAY применяется для построения децентрализованных АСУ ТП и ССПИ в качестве устройства сбора и обработки аналоговой и дискретной информации о состоянии объекта, а также для управления коммутационным оборудованием. Кроме того, он выполняет функцию сбора и предварительной обработки информации с МП РЗА, многофункциональных измерительных преобразователей и других микропроцессорных устройств по цифровым интерфейсам. Контроллер присоединения NPT BAY обеспечивает место резервного управления и оснащен цветным сенсорным дисплеем, органами управления и ключом изменения режима работы (дистанционное/местное).

Контроллер поддерживает свободно-программируемую логику стандарта МЭК 61131-3, гибкую систему создания конфигураций с помощью программной среды SCADA Studio.

Контроллер поддерживает работу со следующими информационными протоколами: МЭК 61850-8-1 MMS и GOOSE, МЭК 60870-5-101/ 103/104, Modbus RTU/TCP, SPA-bus.

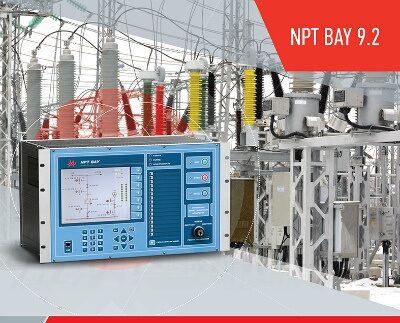

Контроллер присоединения NPT BAY 9.2 разработан для внедрения при создании систем автоматизированного управления по технологии «Цифровая подстанция». Он позволяет передавать данные по протоколу МЭК 61850-8-1 (MMS) на верхний уровень системы, обмениваться данными с другими контроллерами и ПДС (DMU) по протоколу МЭК 61850-8-1 (GOOSE), а также принимать данные по протоколу МЭК 61850-9-2 от устройств ПАС (Merging Unit, AMU) и цифровых измерительных трансформаторов. Также контроллер позволяет интегрировать другие устройства, не поддерживающие стандарт МЭК 61850, через встроенные порты последовательных интерфейсов.

Контроллер поддерживает свободно-программируемую логику стандарта МЭК 61131-3, гибкую систему создания конфигураций с помощью программной среды SCADA Studio.

Контроллер присоединения NPT BAY 9.2 поддерживает протокол резервирования PRP.

Контроллер поддерживает работу со следующими информационными протоколами: МЭК 61850-8-1 MMS и GOOSE, МЭК 60870-5-101/103/104, Modbus RTU/TCP, SPA-bus.

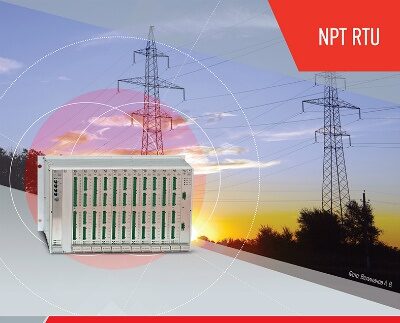

Контроллер NPT RTU является базовым решением в линейке контроллеров NPT. Контроллер NPT RTU предназначен для построения систем АСУ ТП, ССПИ и систем ТМ и обеспечивает выполнение следующих задач: сбор аналоговых и дискретных сигналов, выдача команд управления и реализация функций оперативной блокировки разъединителей. Основные особенности данного устройства заключаются в возможности обработки большого объема дискретной и аналоговой информации, поддержке свободно-программируемой логики МЭК 61131-3, гибкой системе создания конфигураций, возможности установки от одного до двенадцати модулей ввода-вывода и наличии нескольких вариантов крейтов.

Контроллер поддерживает работу со следующими информационными протоколами: МЭК 61850-8-1 MMS и GOOSE, МЭК 60870-5-101/ 103/104, Modbus RTU/TCP, SPA-bus.

2020_9-September-01   2020_10-Oktobris-01   2020_11-Novembris-01

Контроллер NPT microRTU разработан для применения в качестве   преобразователя дискретных сигналов (ПДС) или выносного УСО (DMU) при создании систем автоматизации и управления по технологии «Цифровая подстанция».

Контроллер поддерживает работу с шиной процесса с использованием протоколов МЭК 61850-8-1 GOOSE и MMS и протокола резервирования PRP.

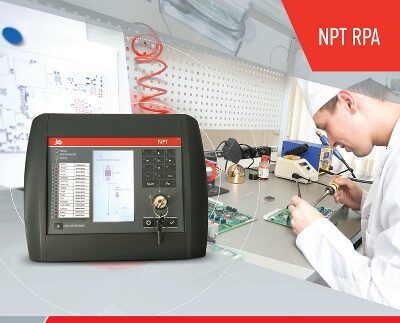

NPT RPA - многофункциональное интеллектуальное электронное устройство для комплектации ячеек распределительных устройств 6-35 кВ выполняет функции измерительного преобразователя, устройства сопряжения с объектом и терминала релейной защиты и автоматики.  Поддержка протоколов МЭК 61850, МЭК 60870-5-101/104 позволяет легко интегрировать NPT RPA на любом энергетическом объекте, а применение одного многофункционального устройства вместо трех существенно уменьшает затраты на создание систем автоматики, защиты и управления на энергообъекте.

Функции РЗА, реализованные в устройстве (токовая отсечка от различных коротких замыканий, четырехступенчатая максимальная токовая защита, защита от однофазных замыканий на землю, защита от снижения/повышения напряжения и частоты, защита двигателя, защита от обрыва фаз и другие) и наличие свободно программируемой логики позволяют его применять для защиты присоединений распределительных устройств 6-35 кВ всех типов.

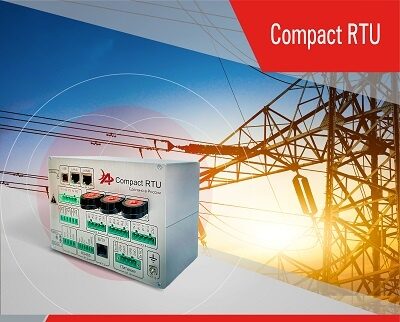

Контроллер NPT RTU Compact предназначен для автоматизации ячеек 0,4‑35 кВ, сбора и обработки аналоговой и дискретной информации о состоянии объекта, управления исполнительными устройствами различного назначения. Кроме того, может применяться в качестве устройства связи с объектом (УСО) и преобразователя дискретных сигналов (ПДС).

В NPT RTU Compact реализована модульная структура, позволяющая выпускать контроллер в различных конфигурациях, которые определяются набором внутренних модулей.

Устройство имеет компактный корпус с двумя или четырьмя модулями ввода-вывода. Поддерживает работу со следующими информационными протоколами: МЭК 61850-8-1 (MMS), МЭК 60870-5-104, Modbus RTU, Modbus TCP и т.д.

2020_12-December-01

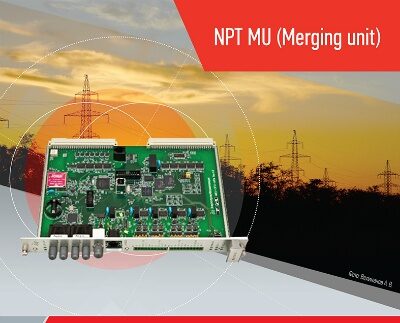

Контроллер NPT MU (Merging Unit) разработан для применения в качестве преобразователя аналоговых сигналов AMU (ПАС). Контроллер NPT MU предназначен для сбора аналоговых данных от традиционных трансформаторов тока и напряжения и для преобразования их в протокол МЭК 61850-9-2LE (Sampled Values) для передачи в шину процесса «Цифровой подстанции».

Контроллер NPT MU может совмещать функции AMU и DMU (ПАС и ПДС) при наличии в составе дискретных модулей. Кроме протокола SV контроллер поддерживает работу с МЭК 61850-8-1 (GOOSE, MMS) и технологию резервирования PRP.



Линейка многофункциональных контроллеров серии NPT-M соответствует техническим требованиям ПАО «Россети» на основании Заключения аттестационной комиссии № II3-48/19
