NPT MU (MergingUnit)

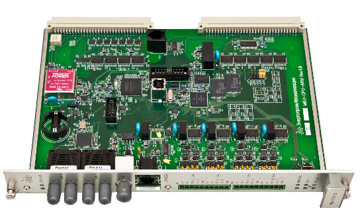

Контроллер со встроенной платой мультиплексора – NPT MU - предназначен для сбора данных от традиционных трансформаторов тока и напряжения и передачи этих данных по протоколу МЭК 61850-9-2LE (Sampled Values) до контроллеров присоединений, устройств РЗА, ПА и т.д.  Контроллер NPT MU используется при создании Цифровой подстанции.

Применение NPT MU является наиболее выгодным решением для интеграции существующей инфраструктуры (силового оборудования) в систему управления и автоматизации Цифровой подстанции. NPT MU также может применяться на среднем уровне напряжения (6, 10, 35 кВ) в комплектных распределительных устройствах (КРУ) для аналогово-цифрового преобразования данных от трансформаторов тока и напряжения, установленных в ячейках, и передачи преобразованных данных в стандартном протоколе МЭК 61850-9-2LE Sampled Values.

Использование стандартного протокола  позволяет интегрировать NPT MU с другими устройствами Цифровой подстанции.  Например, для дифференциальной защиты силового трансформатора совместно с цифровыми трансформаторами  тока на высоком классе напряжения.

Для сокращения потока данных от устройств мультиплексора предусматривается вычисление показателей качества электрической энергии с передачей данных по протоколу МЭК 61850-8-1 (MMS).

Назначение:

Передача данных измерения от традиционных трансформаторов тока и напряжения в цифровом виде по протоколу МЭК 61850-9-2LE.


Установка:

Контроллер со встроенной платой мультиплексора NPT MU устанавливается на ОРУ в непосредственной близости от трансформаторов тока и напряжения, а также в ячейки 6-10-35 кВ.

Крепление контроллеров NPT MU также осуществляется к монтажной панели с помощью стандартных крепежных фланцев, расположенных по задней панели изделий. Конструктивно NPT MU может быть установлен в шкафу NPT microRTU.
