    CIM (Common Information Model)

    CIM – это набор открытых стандартов, разработанных Международной Электротехнической Комиссией (англ. IEC) для описания электроэнергетических систем. CIM был задуман для того, чтобы дать общепонятные определения элементов электроэнергетических систем, их свойств и связей между ними для использования в системах управления производством и передачей электроэнергии (EMS) и их программных интерфейсах. В настоящее время разрабатывается 57 Техническим комитетом МЭК в нескольких рабочих группах.

    схема

    Унифицированное описание в формате CIM позволяет ликвидировать разнородность данных и улучшить качество информации об оборудовании энергообъектов, осуществлять интеграцию различных программных комплексов, выполненных независимыми изготовителями.

    Состав CIM:

    • Стандарт МЭК 61970 описывает базовые понятия CIM. Он одобрен большинством поставщиков EMS-решений, что позволяет обмениваться данными между их приложениями, независимо от внутренней архитектуры ПО и используемой операционной платформы.
    • Стандарт МЭК 61968 расширяет модель CIM, покрывая другие аспекты обмена данными для ПО в области электроэнергетики, такие как учет основных средств, планирование работ, биллинг.
    • Стандарт МЭК 62325 расширяет оба перечисленных выше стандарта в части обмена данными между участниками энергетических рынков.

    Объединение трех частей стандартов 61970-301, 61968-11 и 62325-301 известны под названием Общей информационной модели для электроэнергетических систем.

    Проблема информационной совместимости и интеграции систем – одна из ключевых, с которыми сталкиваются руководители ИТ-направлений компаний при реализации стратегии цифровой трансформации. Наличие большого количества систем различных производителей с закрытыми внутренними моделями баз данных зачастую ставят под сомнение реализуемость и экономическую целесообразность такой интеграции. Хранение, каталогизация и использование данных в универсальном формате в соответствии со стандартом CIM позволят создать единое информационное пространство электроэнергетических систем и решить вопросы интеграции ПТК с различными корпоративными информационными системами предприятий.

    В настоящее время CIM используется для трех основных целей:

    1. Облегчение обмена данными о фрагментах/элементах/режимах электроэнергетических систем между организациями
    2. Обмен данными между приложениями внутри одной организации
    3. Обмен данными между участниками рынка и инфраструктурными организациями





    Программные решения ГК «ЭнергопромАвтоматизация» на базе CIM

    1. NPT Platform

    NPT Platform – программная платформа для создания корпоративных приложений. Позволяет создавать информационные системы для автоматизации производственной деятельности предприятий энергетической, нефтяной и других отраслей промышленности на основе общей информационной модели, автоматического сбора и обработки данных с микропроцессорных устройств и анализа собранных данных с использованием инструментов гибкой логики.

    cimm1

    Платформа комплексно автоматизирует бизнес-процессы предприятия, подстраиваясь под нужды конкретного заказчика, при этом обеспечивая хранение, каталогизацию и использование данных по оборудованию в универсальном формате.

    Хранение и экспорт данных в унифицированном формате на основе общей информационной модели CIM предоставляют возможность интеграции с существующими и вновь создаваемыми смежными информационными системами.

    2. SCADA NPT Expert Plus

    SCADA NPT Expert Plus — программный комплекс для автоматизации района электрических сетей в рамках единого диспетчерского пункта, способный управлять как сетью энергообъектов классов напряжения от 0,4 до 35 кВ, так и крупными питающими узлами классов напряжения от 110 кВ и выше. Комплекс SCADA NPT Expert Plus обеспечивает создание надежных и эффективных средств управления, отвечающих требованиям современных интеллектуальных энергетических систем и активно-адаптивных сетей.

    b2734274532



    Расширенные функции SCADA NPT Expert Plus реализуются посредством специальных расчетных модулей, ориентированных на решение оперативных и неоперативных технологических задач для электрически связанных энергообъединений. Как основа всех расчетных модулей используется общая информационная модель, которая представляется универсальным инструментом для описания энергосистем в различных приложениях типа EMS и DMS, для расчета режимов, оценивания состояния, управления основным оборудованием и многого другого.

    На основе поддерживаемой системой CIM-модели описания контролируемой электрической сети, выполняются следующие функции:

    • топологический анализ и оперативные блокировки;
    • расчет режимов на основе неполных данных по измерениям

    3.SCADA Studio

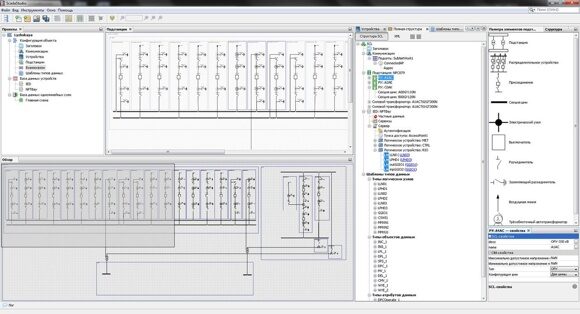

    SCADA Studio – модульный программный продукт, представляющий собой единую платформу для параметрирования и наладки систем автоматизации различной сложности: от системы телемеханики комплектной трансформаторной подстанции до системы диспетчерского управления энергорайона на базе международных стандартов МЭК 61850, МЭК 61970, МЭК 61131

    cimm2

    Одна из модификаций SCADA Studio – Конфигуратор SCL / CIM.  Предназначена для создания различных конфигураций электрических подстанций, совместимых со стандартом МЭК 61850 и МЭК 61970.

    Программа включает в себя следующие функции:

    • работа с SCL файлами:
    • создание, импорт и экспорт однолинейных схем с использованием элементов CIM
    • настройка информационных взаимосвязей между устройствами ИЭУ;
    • создание распределённой логики.

    4. Репозиторий проектов цифровых подстанций на базе международных стандартов МЭК 61850, МЭК 61970/61968 (CIM)

    Отсутствие возможности централизованного хранения и контроля версий проектов привело к появлению у заказчика разрозненного набора проектных файлов, созданных с помощью инструментов разных производителей. При этом работа по проверке и контролю версий проектов осуществляется обслуживающим персоналом, работа которого никак не автоматизирована. Таким образом, актуализировалась задача создания централизованного репозитория проектов МЭК 61850.

    Репозиторий проектов цифровых подстанций - программный продукт на базе автоматизированной информационной системы NPT Platform, предназначенный для проверки, хранения и версионирования проектов цифровых подстанций. Интеграция продукта с другими корпоративными приложениями осуществляется в соответствии со стандартами CIM (МЭК 61970/61968).

    Репозиторий позволяет сократить трудозатраты эксплуатирующего персонала на сопровождение строящихся и реконструируемых цифровых подстанций, в том числе:

    - сократить сроки проектирования энергетических объектов;

    - снизить количество ошибок, возникающих в процессе проектирования.
