Устройства сбора и обработки информации: контроллеры NPT RTU  и NPT microRTU

NPT RTU


Контроллеры NPT RTU служат для построения централизованных систем АСУ ТП и ССПИ: сбора аналоговых и дискретных сигналов, выдачи команд управления и реализации функции оперативной блокировки разъединителей. Также устройства выполняют функции сбора и предварительной обработки информации с МП РЗА, многофункциональных измерительных устройств  и других микропроцессорных устройств.

Основные особенности данного устройства заключаются в возможности обработки большого объема дискретной информации и возможности резервирования каналов ввода-вывода.


Объем контролируемой информации:

  • до 256 дискретных сигналов;
  • до 128 команд управления;

  • 96 нормированных аналоговых сигналов (-10-10В, 4-20мА и др.);

  • до 4 модулей прямого ввода ТТ/ТН (каждый модуль до 5 каналов напряжения и до 8 каналов тока).



Преимущества NPT RTU



  • возможность использования NPT RTU в качестве контроллера подстанции (ПС 10-110 кВ);

  • возможность сбора и обработки большого количества информации одним устройством NPT RTU, что позволяет сократить количество конструктивов на энергообъекте;

  • гибкость конфигурации;

  • надежность опроса дискретных входов (небольшое входное сопротивление менее 120 кОм, прогрузочный импульс 20 мА в течение 10 мс);

  • совместимость с современными устройствами контроля изоляции (Bender и т.п.);

схема управления реле с контролем включения и с жесткой логикой по функции активации.



NPT microRTU



Контроллер NPT microRTU разработан для внедрения при создании Цифровой подстанции, а также для сбора информации и управления силовым оборудованием на энергообъектах, расположенных в регионах с неблагоприятными климатическими условиями.



Преимущества NPT microRTU



  • контроллер NPT microRTU устанавливается в стойку уличного исполнения со степенью защиты IP54;

  • модули, предназначенные для работы в контроллере NPT microRTU, имеют специальное влагозащитное покрытие;

  • в связи с тем, что для Цифровой подстанции контроллер NPT microRTU выполняет роль контроллера полевого уровня для устройств РЗА и ПА, он поставляется в дублированном варианте.



Передача данных от NPT microRTU осуществляется по оптоволоконной связи, являющейся частью шины процесса по протоколу МЭК 61850-8-1 (GOOSE). Передача команд управления коммутационными аппаратами на контроллеры NPT microRTU также осуществляется с использованием протокола МЭК 61850-8-1 (GOOSE).

Контроллер NPT microRTU также рекомендуется к применению при создании традиционных систем телемеханики и АСУ ТП в регионах с неблагоприятными климатическими условиями для сбора информации и управления силовым оборудованием с возможностью установки, как на открытых распределительных устройствах, так и в неотапливаемых помещениях. Передача информации на верхний уровень в этом случае может быть реализована,  как при помощи современных протоколов стандарта МЭК 61850 (MMS и GOOSE), так и посредством традиционных протоколов телемеханики МЭК 60870-5-101(104). Малогабаритное исполнение устройства обеспечивает гибкие возможности монтажа контроллера и позволяет при необходимости устанавливать оборудование в существующие панели или ячейки РУ.

Функции, выполняемые  контроллерами NPT RTU и NPT microRTU



  • ввод данных о положении коммутационных аппаратов одного присоединения 110 кВ и  выше, передача их на КП АСУ ТП, РЗА и ПА  c помощью GOOSE-сообщений (МЭК 61850-8-1);

  • ввод дополнительных сигналов контроля коммутационных аппаратов и другого первичного оборудования и передача их контроллерам АСУ ТП c помощью GOOSE-сообщений (МЭК 61850-8-1);

  • трансляция команд управления коммутационными аппаратами от контроллера присоединения, передаваемых с помощью GOOSE-сообщений (МЭК 61850-8-1);

  • трансляция команд управления выключателем от КП, РЗА и ПА, передаваемых с помощью GOOSE-сообщений (МЭК 61850-8-1);

  • самодиагностика устройства до одного модуля и передача данных в SCADA по протоколу MMS (МЭК 61850-8-1).

Синхронизация времени в контроллерах осуществляется по информационному каналу и по сигналу PPS от GPS- приёмника. Точность привязки событий к астрономическому времени составляет 1мс.

Спецификация плат ввода/вывода  NPT  RTU и NPTmicroRTU:

Модули ввода-вывода поддерживают режим «горячей» замены. При установке двойного комплекта модулей в крейт возможно дублирование каналов ввода-вывода.


Модуль ввода дискретных сигналов:

  • 32 входа (4 группы по 8 сигналов);
  • регистрация событий с точностью 1 мс.


Модуль дискретного управления:

  • 16 каналов управления с релейным выходом;
  • защита от ложного срабатывания, выполненная на основе жесткой логики;
  • диагностика выходных контактов реле.

Модуль ввода сигналов «сухой контакт»:

  • 32 входа (4 группы по 8 сигналов);
  • регистрация событий с точностью 1 мс;
  • питание 24 В от модулей.

Модуль ввода нормированных аналоговых сигналов:

  • 16 каналов - 5…5 мА, 0…5 мА, 4…20 мА, 0…20 мА, 0…1 В, 0…5 В, 0…10 В и –10…10 В мА.


Модуль ввода дискретных сигналов для контроля выключателя (в соответствии с РД 34.35.153.310) для NPT microRTU:

  • 16 входов (2 группы по 8 сигналов);
  • 8 релейных выходов с контролем состояния выходных контактов;
  • регистрация событий с точностью 1 мс;
  • входное напряжение = 220 В;
  • входное сопротивление менее 60 кОм.


Конструктивное исполнение контроллеров NPT RTU  и NPT microRTU

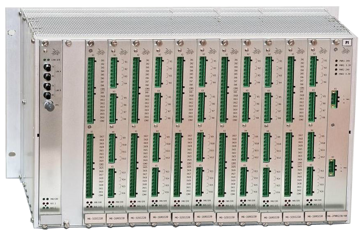

NPT RTU представляет собой крейт формата «Евромеханика», в который устанавливается до 14 плат-модулей.

NPT microRTU представляет собой крейт формата «Евромеханика», в который устанавливается до 7 плат-модулей.

Контроллер NPT microRTU с модификацией крейта на 4 или 5 слотов может быть использован в качестве контроллера ячеек РУ 10 (6) 35кВ.


Крепление контроллеров NPT RTU и NPT microRTU осуществляется к монтажной панели с помощью стандартных крепежных фланцев, расположенных по задней панели изделий.

Спецификация модулей включает в себя устройства ввода/вывода дискретной и аналоговой информации. Все модули разработаны с условием действующих норм и правил и обеспечивают гальваническую  развязку цепей и помехозащищённость.

Контроллер NPT RTU и NPT microRTU с модификацией NPT-M является продолжением развития линейки контроллеров серии NPT в направлении повышения класса точности данных приборов. Контроллеры имеют класс точности 0,2S в соответствии с ГОСТ 31819.22-2012.
