Комплекс ПО рабочих станций

 Комплекс ПО АРМ полностью русифицирован, адаптирован под требования ОАО «ФСК ЕЭС» в соответствии с приказами № 397 от 28.09.09 г., № 398 от 28.09.09 г., №480 от 17.11.09 г., №424 от 14.07.10 г.

1. Мнемосхемы

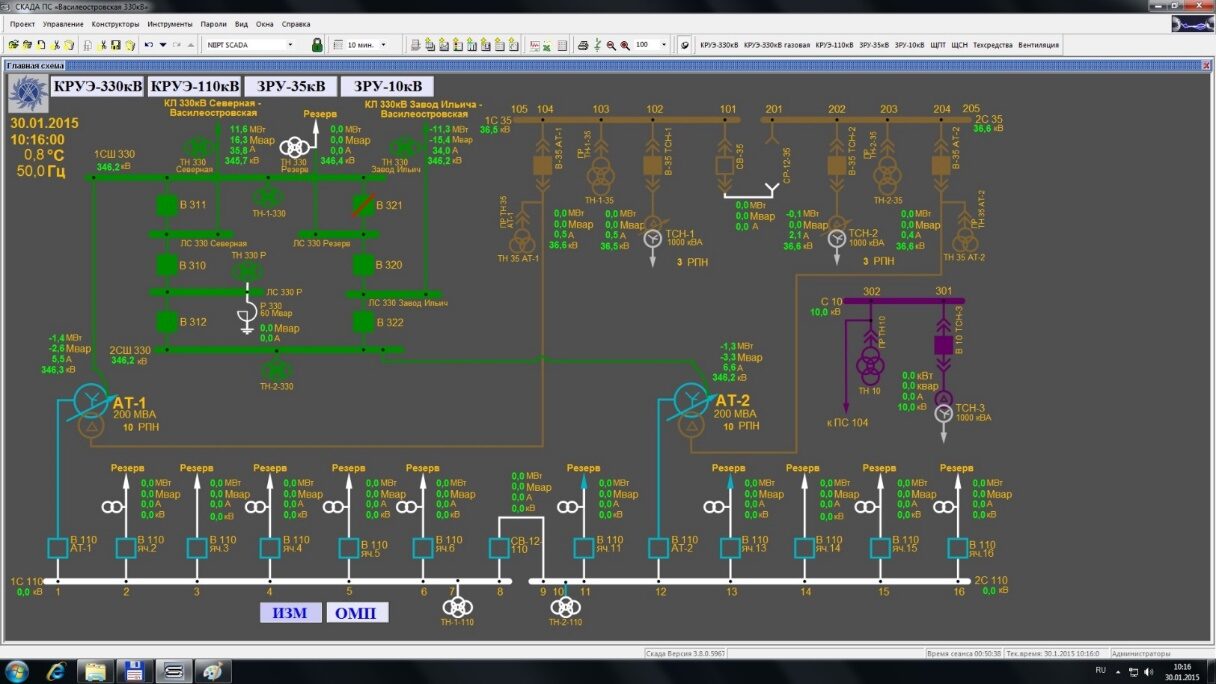

Видеограмма «Мнемосхема». В рамках системы возможно создание практически любой мнемосхемы с организацией «горячих зон», доступом из мнемосхем к базе данных и архивам, с выводом аналоговой и дискретной информации и динамической раскраской схем.

По запросу пользователя возможно изменение масштаба мнемосхем в диапазоне от 10% до 200% с шагом, равным 1%.

На мнемосхеме возможно отображение информации от различных микропроцессорных устройств в едином интерфейсе без использования специальных программ-просмотрщиков от разработчиков микропроцессорных устройств.

2. Панель управления

Видеограмма «Панель управления» предназначена для управления коммутационным и технологическим оборудованием. В рамках работы программного комплекса осуществляется не только управление, но и контроль за правильностью действий персонала.

Установлена система паролей, контролирующая доступ к программе и система архивирования действий персонала. Предусмотрена система блокировок и индикации по состоянию дискретных сигналов.

3. Журнал событий

Видеоформа «Журнал событий» предназначена для отображения дискретных событий, регистрируемых системой по изменению состояния технологического оборудования (силового), или оборудования АСУ ТП, МПРЗА и др. В журнале событий так же отображается событийная информация о выходе аналоговых сигналов за пределы нормального режима в зону предупредительной и аварийной сигнализации. В видеоформе предусмотрена работа в режиме реального времени и просмотр архивных событий. Есть возможность распечатки и экспорта данных.

Журнал событий позволяет осуществлять фильтрацию событий по различным признакам (по источнику сигнала, по признаку АС/ПС, по состоянию и т .д.).

4. Журнал тревог

Видеограмма «Журнал тревог» предусматривает регистрацию и отображение дискретных сигналов, имеющих статус аварийных и предупредительных. На видеограмму выводятся: текст сообщения, тип подсистемы, от которой получен сигнал, а также дата и время его появления, ухода и квитирования. Предусмотрена распечатка данных и сохранение их в файл.

При двойном нажатии на текст сообщения появляется диалоговое окно с рекомендациями по действиям в данной ситуации, временем появления и временем квитирования данного события.

При появлении аварийного сигнала (АС) событие заносится в дополнительный верхний список, что сопровождается миганием лампочки и звуковым сигналом.

5.  Дискретные индикаторы

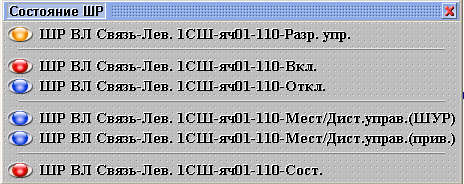

Видеограмма «Панель дискретной индикации» предназначена для отображения состояния дискретных сигналов. По выбору пользователя различным цветом отображается три состояния сигналов: включен, отключен, не определен (ошибка).

В системе предусмотрен «мастер» для создания панелей дискретной индикации, позволяющий легко создавать, настраивать и редактировать панель.

Назначение панели аналоговых индикаторов - отображение в системе реального времени состояния аналоговых сигналов. Форма представления - панель индикаторов в виде приборов – тестеров.

7. Таблицы

Видеограмма «Табличная форма» позволяет отображать в виде таблицы (среза, ретроспективы) значения выбранных пользователем сигналов в режиме реального времении из архива. «Табличная форма» является одной из видеограмм, динамически подключаемых в любую видеоформу и отображающих следующие параметры сигнала:

• наименование;

• значение;

• размерность;

• выход за установки;

• время регистрации.

В системе предусмотрены конструкторы для создания таблиц стандартной и произвольной конфигурации, назначение которых - возможность отображения аналоговой информации в табличном виде в режиме реального времени.

Конструкторы связаны с базой данных по аналоговым и дискретным сигналам и предоставляют возможность в рамках действующей системы легко создавать таблицы, настраивать их и редактировать. Также в системе по запросу пользователя возможна распечатка табличных форм.

8. Графики

Видеограмма «Тренд» - график процесса с изменяемым интервалом просмотра - интервал просмотра может быть выбран любым на всю глубину архива данных и шагом обновления информации от 1с и выше. Позволяет выводить аналоговые и дискретные данные в абсолютных и относительных единицах, менять цветовые настройки и настройки шрифтов, а также параметры осей, интервал просмотра и шаг обновления информации. Видеограмма позволяет так же просматривать значения трендов в виде таблиц, контролировать выход значений за установки, сохранять данные в различных форматах и выводить их на печать. Тренд работает как в режиме реального времени, так и в режиме просмотра архива.

Графический редактор Topaz Graphics

Система Topaz Graphics содержит расширяемый векторный графический редактор (разработка ООО «Школа-Инфо»), а также компоненту для отображения информации в SCADA-системе. Система Topaz Graphics позволяет в короткие сроки создавать видеоформы и выводить на них любую информацию, доступную в системе.

Графический редактор Topaz Graphics включает:

• библиотеку стандартных графических элементов для всего перечня оборудования, встречающегося на объектах энергосистемы;

• инструменты для компоновки графических элементов (выравнивания, поворота, масштабирования и т.д.);

• инструменты для создания новых графических элементов;

• полную интеграцию с базой данных SCADA-системы, что позволяет отобразить на мнемосхеме любую информацию, доступную в системе;

• полную интеграцию с составляющими системы SCADA NPT Expert (диалогами управления, ручным вводом и т.д.).

Преимущества графического редактора Topaz:

• использование графического редактора Topaz Graphics в составе SCADA NPT Expert позволяет значительно упростить создание мнемосхем. Вся доступная в системе информация может быть легко представлена в любой необходимой пользователю мнемосхеме;

• редактор Topaz является векторным, что позволяет масштабировать подготовленные в нем мнемосхемы и приближать отдельные ее участки для подробного рассмотрения;

• при работе с Topaz не нужны навыки программирования.

Комплекс ПО рабочих станций для уровней РЭС

Комплекс ПО рабочих станций для уровней РЭС используется для  варианта ПТК NPT Expert, когда верхний уровень системы (сервер верхнего уровня и автоматизированные рабочие места) располагаются на удаленном диспетчерском пункте районных электрических сетей, а на уровне подстанций может устанавливаться только оборудование ПТК NPT Expert среднего и нижнего уровня. Сбор информации может также осуществляться с оборудования телемеханики стороннего производителя, работающего по стандартным протоколам МЭК 60870-5-101/104.

ПО рабочих станций для уровня РЭС позволяет выводить информацию как на обычный монитор, так и на видеостену. В диспетчерском центре могут устанавливаться несколько АРМ для различных служб, в том числе оперативного персонала и службы РЗА.

Задачи ПО рабочих станций на уровне удаленного пункта управления энергообъектами, объединенными в сеть:

• отображение сводной информации о нормальном режиме работы энергетических объектов по всей сети в целом в едином интерфейсе и сигнализация об аварийной ситуации на каком-либо из объектов;

• просмотр текущих измерений и состояния главных схем по каждой из подстанций единой сети по запросу пользователя в заданном графическом виде и в любой момент времени;

• просмотр и анализ осциллограмм аварийных процессов от разных микропроцессорных устройств любых объектов единой сети;

• дистанционное управление коммутационным оборудованием всех подстанций единой сети;

• обработка всех получаемых данных;

• единое информационное пространство, позволяющее осуществлять централизованное управление всеми энергообъектами, входящими в сеть;

• создание удобных пользователю, структурированных отчетных форм, ведение;

• документооборота (как по всей сети в целом, так и по каждой из подстанций в отдельности);

• создание единого архива данных с возможностью доступа к информации как по всей сети в целом, так и по каждой из подстанций в отдельности.
