Системы автоматизации для энергообъектов классом напряжения 110 кВ и выше



Для автоматизации энергообъектов высоких классов напряжения, находящихся в ведении ОАО «ФСК ЕЭС» и других компаний, ООО «ЭнергопромАвтоматизация» разработало ПТК АСУ ТП NPT Expert на базе SCADA NPT Expert, построение которого может основываться на базе многофункциональных контроллеров серии NPT или контроллеров присоединения SATEC SA 330. Предлагаемые структуры построения ПТК позволяют осуществить все задачи обеспечения надежности системы при значительном снижении стоимости решения за счет реализации в одном многофункциональном устройстве функций, которые ранее выполняли автономные подсистемы.

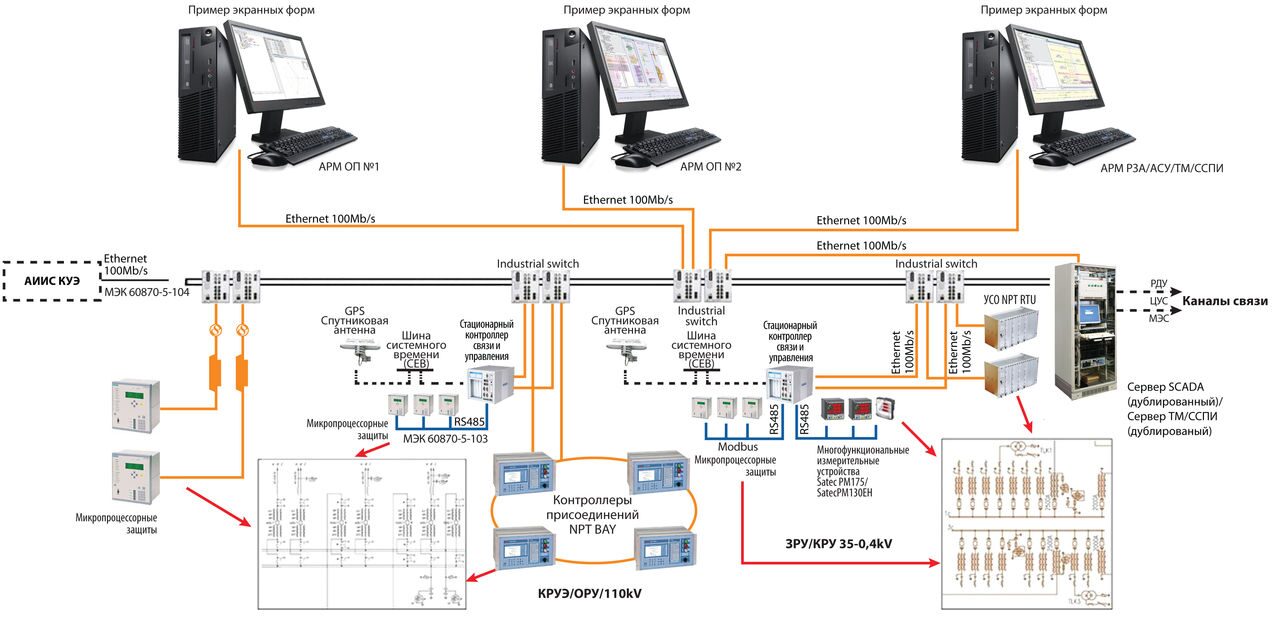

ПТК АСУ ТП на базе SCADA NPT Expert и многофункциональных контроллеров серии NPT

ПТК АСУ ТП на базе SCADA NPT Expert и контроллеров присоединения SATEC SA 330

ПТК АСУ на базе SCADA_NPT.jpg



ПТК АСУ на базе SCADA_NPT_2.jpg


Нижний уровень представлен:
контроллеры многофункциональные серии NPT.




Нижний уровень представлен:
контроллеры присоединения SATEC SA 330.


Средний уровень представлен:
станционный контроллер связи и управления  с функцией сервера ТМ и ЛВС (резервированная сеть по технологии двойного оптического кольца).

Верхний уровень представлен: сервер АСУ ТП ПС, АРМ ОП, АРМ АСУ, АРМ РЗА.



Оба варианта построения ПТК АСУ ТП соответствуют современным требованиям энергетического рынка и позволяют повысить показатели надежности и эффективности работы объектов.

Контроллеры присоединений SA 330 производства SATEC Ltd. имеют функцию регистратора аварийных событий, анализатора показателей качества электроэнергии, технического учета электроэнергии, оперативной блокировки разъединителей. Устройство позволяет производить сбор и обработку до 128 сигналов ТС, 64 ТУ, 2 ТТ/1 ТН. (Контроллеры присоединения SATEC имеют положительное экспертное заключение ОАО «ФСК ЕЭС»).

В свою очередь NPT BAY, позволяет производить сбор и обработку большего объема информации: до 256 сигналов ТС, 128 ТУ, 96 ТИ (4-20 мА), 32 ТТ/20 ТН), а также интегрировать МП устройства РЗА За счет данного преимущества снижаются затраты на внедрение ПТК АСУ ТП. Отечественное производство устройства обеспечивает сокращение сроков поставки и своевременное сопровождение эксплуатации ПТК, а также позволяет максимально учитывать особенности российской энергетики и пожелания Заказчика. (ПТК АСУ ТП NPT Expert имеет положительное экспертное заключение ОАО «ФСК ЕЭС»).

Примеры внедрений ПТК АСУ ТП:

Более 20 реализованных внедрений на объектах высоких классов напряжения
