SCADA NPT Expert Plus



SCADA NPT Expert Plus — программный комплекс для автоматизации района электрических сетей в рамках единого диспетчерского пункта, способный управлять как сетью энергообъектов классов напряжения от 0,4 до 35 кВ, так и крупными питающими узлами классов напряжения от 110 кВ и выше. Комплекс SCADA NPT Expert Plus обеспечивает создание надежных и эффективных средств управления, отвечающих требованиям современных интеллектуальных энергетических систем и активно-адаптивных сетей (Smart Grid).

Программно-технический комплекс NPT Expert Plus обеспечивает наблюдение и управление из диспетчерского центра РЭС (районов электрических      сетей) сетью энергообъектов, работающих в режиме без постоянного обслуживающего персонала. Предусмотрена возможность расширения сети управления за счет включения в нее новых объектов.

Преимущества SCADA NPT Expert Plus:

• Полностью отечественная разработка;
• Позволяет объединять информации от объектов различных классов напряжения;
• Модульный принцип построения системы;
• Использование общей информационной модели (CIM) для описания системы;
• Масштабируемость системы на любом уровне;
• Гибкая ценовая политика;
• Построение системы производится с максимальным учетом особенностей объекта;
• Учитывает особенности российской энергетики;
• Предоставление технического сопровождения в короткие сроки;
• Интуитивно понятный интерфейс с широкими возможностями для самостоятельной настройки;
• Встроенный редактор мнемосхем.





Дополнительные модули SCADA NPT Expert Plus

Расширенные функции SCADA NPT Expert Plus реализуются посредством специальных расчётных модулей, ориентированных на решение оперативных и неоперативных технологических задач для электрически связанных энергообъединений. В основе всех расчётных модулей используется представление информации с использованием CIM-модели. Кроме того, каждый расчётный модуль разработан с использованием интеллектуальных алгоритмов анализа состояний электрооборудования и режимов контролируемой сети энергообъединения в целом. Состав данных модулей оптимизирован в соответствии с оперативно-диспетчерскими задачами уровня управления группой электросетевых объектов и представлен:

✔ модулем поддержки автоматизированных бланков переключений;

✔ модулем логической обработки информации;

✔ модулем топологического анализа;

✔ модулем расчёта режимов;

✔ модулем поддержки принятия решений;

✔ модулем оценивания состояния;

✔ модулем паспортизации оборудования и интеграции с корпоративными системами.

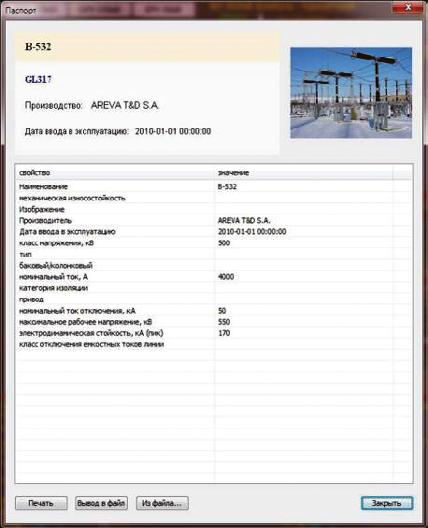

Диспетчерское управление сетью энергообъектов предъявляет высокие требования к объему предоставляемой пользователю информации. Наличие паспортной информации по основному оборудованию в интерфейсе системы управления способствует повышению скорости и качества принимаемых решений. Реализация бланков переключений для сетевых объектов сокращает трудозатраты и снижает вероятность ошибок персонала. Дополнительную защиту от неверных действий обеспечивает наличие топологических блокировок, основанных на данных CIM-модели и алгоритмах топологического анализа, обеспечивающих простое и безопасное ведение схемы электрической сети. Реализация современных систем автоматизации является ключевым этапом перехода к «умным сетям» Smart Grid.





Основные функции SCADA NPT Expert Plus:

• Сбор данных и передача информации в диспетчерский пункт;
• Обеспечение управления из удаленного диспетчерского центра режимами работы группы энергообъектов с учётом разделения зон ответственности и приоритетов передачи прав управления между разными диспетчерскими центрами;
• Отображение сводной информации о нормальном режиме работы энергетических объектов по всей сети в целом в едином интерфейсе;
• Сигнализация об аварийной ситуации на каком-либо из объектов;
• Просмотр текущих измерений и состояния главных схем по каждой из подстанций контролируемой сети по запросу пользователя в заданном графическом виде и в любой момент времени;
• Просмотр и анализ осциллограмм аварийных процессов от разных микропроцессорных устройств любых объектов единой сети, формирование экспресс отчета об аварии;
• Дистанционное управление коммутационным оборудованием всех подстанций единой сети;
• Обработка и архивирование всех получаемых данных с созданием единого архива доступа к информации как по всей сети в целом, так и по каждой из подстанций в отдельности;
• Централизованное управление из диспетчерского центра с применением технологий интеллектуального анализа и прогнозирования состояния сети;
• Создание структурированных мнемосхем и отчетных форм;
• Организация иерархической системы управления.

Общая информационная модель (CIM)

В основе всех расчетных модулей SCADA NPT Expert Plus лежит общая информационная модель (CIM). CIM создавалась как универсальный способ описания энергосистем, который можно использовать в различных приложениях систем EMS, DMS и других. В число таких приложений входят расчет режима, оценивание состояния, управление основным оборудованием и др.

Проблема информационной совместимости и интеграции систем – одна из ключевых, с которыми сталкиваются руководители ИТ-направлений компаний при реализации стратегии цифровой трансформации. Наличие большого количества систем различных производителей с закрытыми внутренними моделями баз данных зачастую ставят под сомнение реализуемость и экономическую целесообразность такой интеграции.

При этом хранение, каталогизация и использование данных в универсальном формате в соответствии со стандартом CIM позволят создать единое информационное пространство электроэнергетических систем, ликвидировать разнородность данных и улучшить качество информации об оборудовании, а также решить вопросы интеграции программных комплексов, выполненных независимыми изготовителями.

Служебное программное обеспечение SCADA NPT Expert Plus -  комплекс инженерного ПО.
